Transformatorul de impulsuri utilizate în dispozitivele de artă în impulsuri pentru schimbarea amplitudinii pulsului, o eliminare componentă constantă, iar reproducerea leguminoase ca

Una dintre cerințele de bază pentru un transformator de impulsuri - distorsiunea minimă a impulsului transformat.

Pentru a clarifica posibilitatea de bază de transformare a impulsuri unipolare de scurt, ia în considerare un transformator ideal pentru (fără pierderi și parazite) care operează capacități fără sarcină. Să presupunem că transformatorul de intrare primește impulsuri dreptunghiulare unipolare, cu o perioadă de durată tp T (fig. 1.32, a). Circuitul primar al transformatorului are un anumit interval de timp constant datorită inductanță L1 a circuitului.

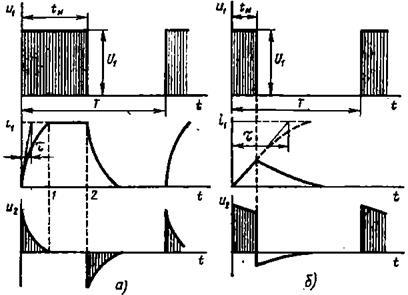

Fig. 1.32. Curbele de tensiune transformator de impulsuri

Luați în considerare cazul în care constanta de timp este mult mai mică decât durata impulsului (). In acest grafic al curentului primar are curba formă, care diferă de dreptunghi. Curba tensiunii secundare este distorsionat în mod semnificativ. In intervalul 1 ora - tulpina 2. din moment ce emf. unde M - inductivității reciprocă dintre înfășurări. În consecință, pentru transformarea pulsul imposibil.

Luați în considerare un alt caz în care. Acest caz este mai reală, deoarece durata impulsului este de obicei mai mic de 10 -4 s. Acum, când pulsul încetează înainte de sfârșitul procesului tranzitoriu în circuitul primar, impulsurile din ieșirea transformatorului nu are distorsiuni semnificative (fig. 1.32, b). Când această porțiune impuls negativ este ușor de eliminat prin includerea diodei în circuitul secundar al transformatorului.

Fenomenele de mai sus sunt doar schematice dezvăluie posibilitatea de transformare a impulsuri unipolare de scurt, fără nici o denaturare a formelor lor. În timpul funcționării detaliat mai transformatorului de impulsuri electromagnetice procese în acestea sunt mult mai complicate, deoarece acestea au o influență considerabilă asupra fenomenului de histerezis, curenți Foucault, cuplaj capacitiv parazitare (între înfășurările și la încurcarea) inductor înfășurări imprastiere. Pentru a atenua influența nedorită aceste transformatoare factori de impulsuri sunt concepute astfel încât să lucreze cu o caracteristică magnetică liniară, adică. E. Cu valoarea inducției magnetice în miez, în care punctul de funcționare se află sub zonele de saturație magnetică pe curba de magnetizare a transformatorului. De asemenea, materialul de miez magnetic ar trebui să aibă o valoare mică de remanență (forță coercitivă scăzut). Pentru a reduce reziduală inducție magnetică în impulsuri transformator, în unele cazuri, prevăzute cu un mic întrefier. Cu același scop, magnetizarea transformatorului este uneori utilizat cu curent continuu, care polaritatea este opusă polarității pulsului transformat. Această acțiune se reduce densitatea fluxului magnetic în miez în intervalul dintre impulsuri.

transformatoare de impulsuri magnetice sunt realizate din materiale magnetice cu permeabilitate ridicată magnetice (oțel laminate la rece, aliaje nichel-fier etc.) La o grosime de 0,02 mm 0,35 acarieni. Uneori, fabricați din ferită magnetice. Siambure de transformatoare de impulsuri toroidale fac de obicei ..

Pentru a reduce parazitare capacitate și inductanță bobine DIS semanatului, ei încearcă să facă cu un număr mic de spire. Astfel, durata impulsului foarte mică permite înfășurări din sârmă de transformatoare de impulsuri secțiune (folosiți densitatea de curent mai mare), fără a provoca supraîncălzirea inadmisibil redusă. Acestea din urmă reduce dimensiunea transformatoarelor de impulsuri.
